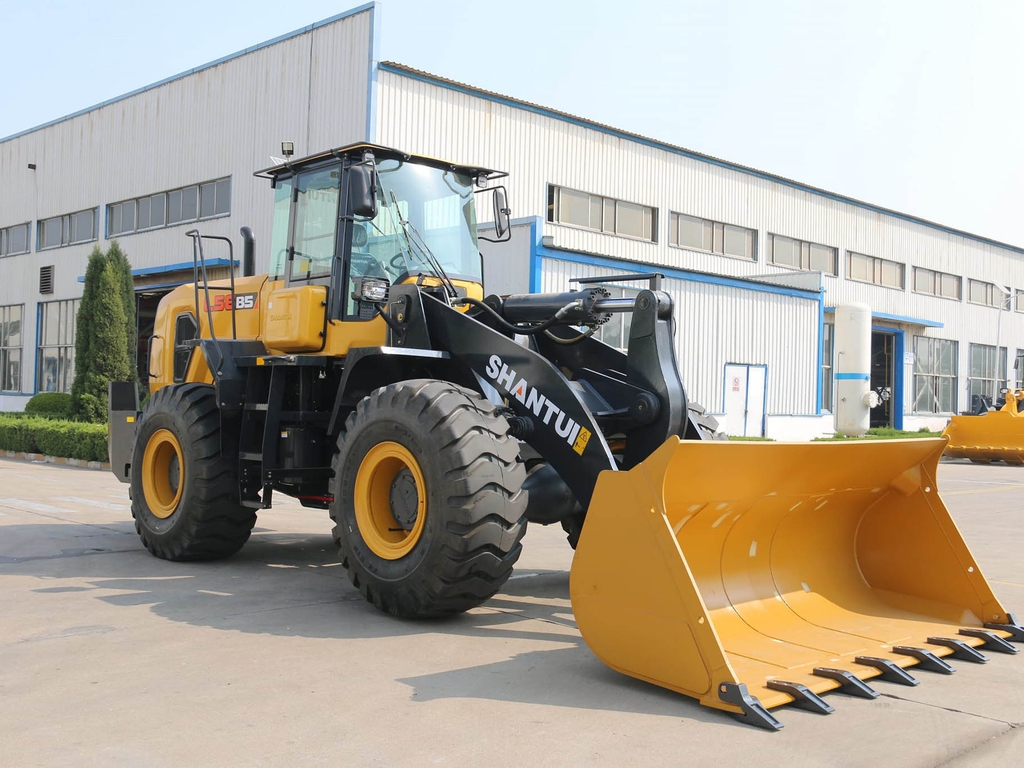

Các đặc trưng chính của Máy xúc lật SHANTUI L56-B5
Đặc điểm cầu hình
● Sử dụng động cơ Weichai tuân theo quy định về khí thải tiêu chuẩn EURO 2, có tính năng thông minh và hiệu quả cao, khả năng thay thế các bộ phận cao và chi phí bảo trì thấp.
● Máy được cung cấp 3 chế độ công suất là chế độ không tải, tải trung bình và tải nặng tùy theo tải làm việc thực tế để có sự phù hợp hợp lý giữa công suất, hiệu quả và mức tiêu thụ năng lượng.
● Hộp số điều khiển điện tử do Tập đoàn Shantui nghiên cứu và phát triển dựa trên hộp số ZF. Sự kết hợp này tạo thành hệ truyền động đồng nhất tiết kiệm năng lượng và hiệu quả. Trong quá trình vận hành, hộp số sẽ tự động chuyển sang chế độ số thấp hơn để nâng cao hiệu quả vận hành.

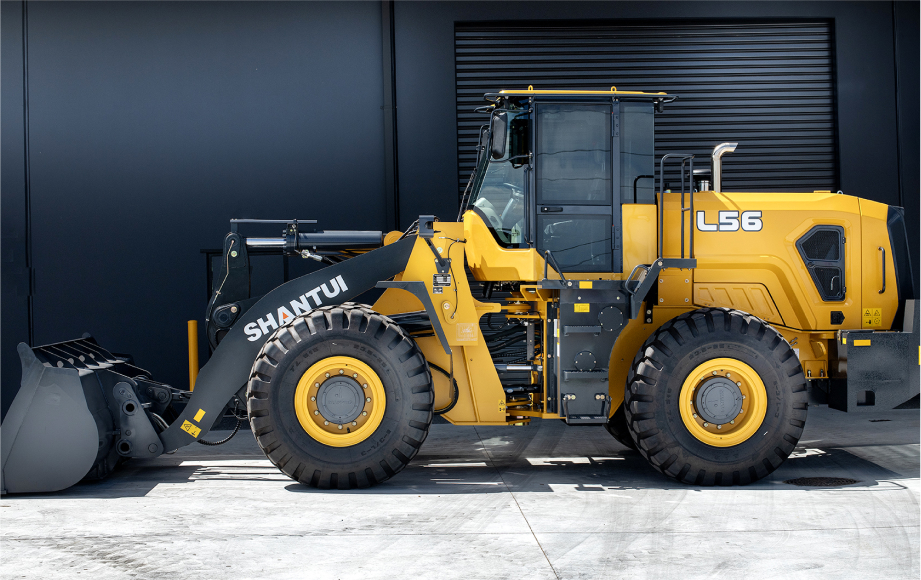

Kết cấu Khung xe
● Thiết kế cường độ cao và phân tích CAE được áp dụng để loại bỏ các điểm yếu từng phần và các thử nghiệm phá hủy cường độ cao được thực hiện để đáp ứng nhu cầu của các điều kiện làm việc khắc nghiệt đa dạng.
● Các bộ phận quan trọng được hàn bằng robot để đảm bảo độ sâu nung chảy cao và chất lượng mối hàn ổn định cũng như đảm bảo sự ổn định của các bộ phận mang lõi.
● Thiết bị làm việc được thiết kế tối ưu hóa để thực hiện chuyển động nhanh, lực đột phá cao, sức nâng mạnh mẽ, hình dạng gầu được tối ưu hóa, lực cản chèn thấp và tỷ lệ đầy cao.
Hệ thống thủy lực
● Công nghệ hợp lưu bơm kép phù hợp với hệ thống thủy lực van ưu tiên và hệ thống lái khuếch đại dòng chảy đồng trục cảm biến tải để đạt được phản ứng thủy lực nhanh chóng và hiệu quả vận hành cao của hệ thống lái và làm việc của máy.
Vận hành thoải mái

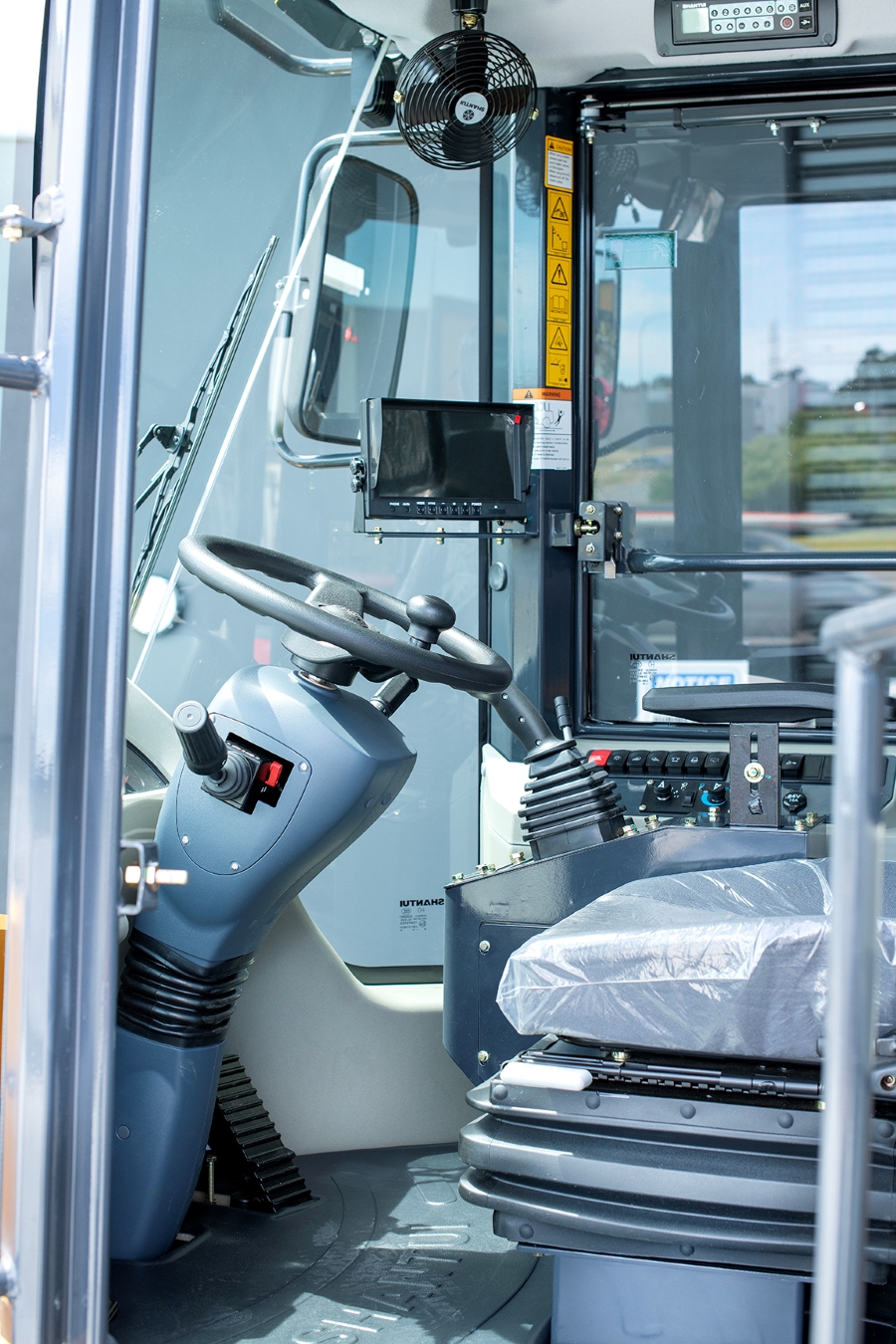

● Cabin có cấu trúc hoàn toàn kín có tính năng giảm tiếng ồn, chống bụi, cách nhiệt, tầm nhìn rộng và có thể được lắp đặt hệ thống A/C và hệ thống sưởi để mang lại cảm giác thoải mái khi lái xe.
● Bộ điều khiển gầu xúc bằng thủy lực hoặc cơ cho thiết bị làm việc được cung cấp tùy chọn để đáp ứng nhu cầu của các khách hàng khác nhau và bàn đạp ga điều khiển điện tử, bàn đạp phanh, cần điều khiển thiết bị làm việc và tất cả các nút điều khiển được thiết kế lại để đạt được sự tương tác giữa người và máy cao và giảm thiểu thời gian dài. thời gian làm việc mệt mỏi.
Dễ dàng bảo dưỡng

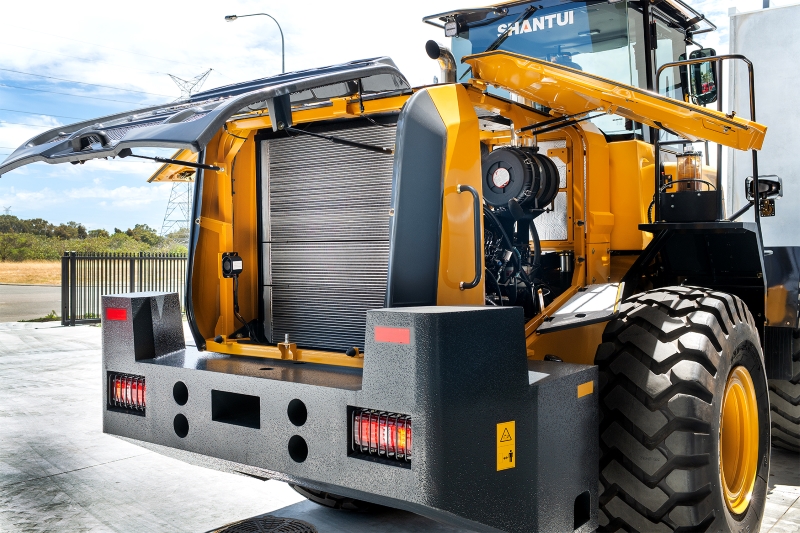

● Phần nắp đông cơ lớn, hai bên nắp động cơ được thiết kế mở cánh chim nâng có góc mở lớn, dễ dàng mở và bảo dưỡng thuận tiện.

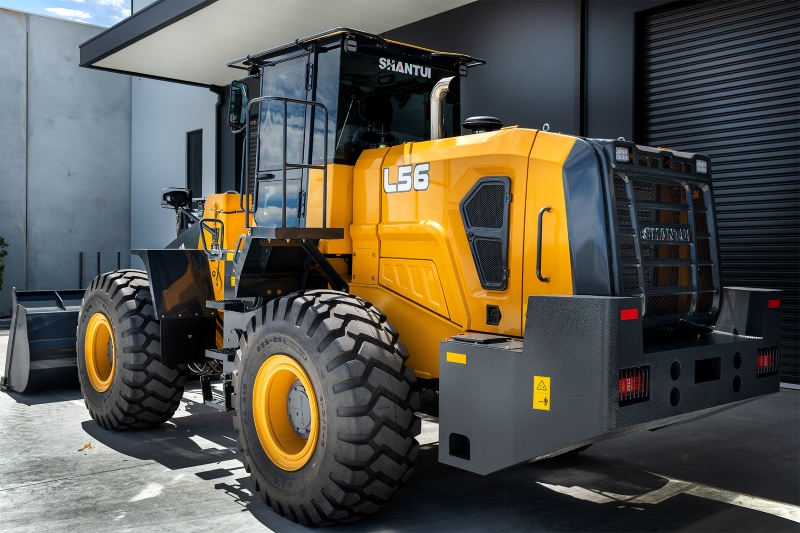

● Lưới tản nhiệt phía sau có thể mở một bên với bộ hạn chế đảm bảo việc mở dễ dàng.
● Các điểm bôi trơn của máy được hướng ra ngoài và thoát nước một nút được cung cấp cho hệ thống phanh để dễ dàng bảo trì định kỳ.
THÔNG SỐ KĨ THUẬT MÁY XÚC LẬT L56-B5
|
Thông số |
L56-B5 (Phiên bản tiêu chuẩn) |
|
Tự trọng(Kg) |
17800 |
|
Sức nâng (Kg) |
5000 |
|
Thể tích gầu (m3) |
3.0 – 3.6 |
|
Chiều cao đổ lớn nhất(mm) |
3500 |
|
Tầm với đổ (mm) |
1110 |
|
Lực phá vỡ lớn nhất(kN) |
≥190 |
|
Tổng thời gian cho 1 chu trình (s) |
9.8 |
|
Động cơ |
WEICHAI |
|
Model động cơ |
WD10G220 |
|
Công suất (kW/rpm) |
162/2200 |
|
Momem xoắn tối đa (N.m) |
980 |
|
Dung tích xilanh (L) |
9.726 |
|
Kích thước |
|
|
Kích thước tổng thế (mm) |
8220*3066*3465 |
|
Hộp số điện |
4 số tiến / 3 số lùi |
|
Tốc độ tiến (km/h) |
F1-4 :0-39 |
|
Tốc độ lùi(km/h) |
R1-3 :0-22 |
|
Hệ thống thủy lực |
Bơm bánh răng Permco |
|
Áp suất hệ thống (Mpa) |
18 |
|
Khoảng cách trục (mm) |
3250 |
|
Dung tích thùng |
|
|
Thùng nhiên liệu (L) |
300 |
|
Dầu cầu (L) |
30 |
|
Dầu hộp số (L) |
45 |
